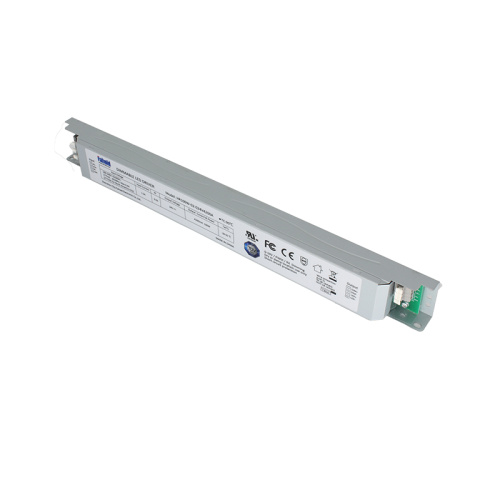

24V 주도 정전압 드라이버 100W

제품 설명 :

• 정전압 LED 드라이버

• 출력 전압 24 V

• 최대. 출력 100 W

• PWM / 0-10V / RX / Dali LED 디머를 통한 조광 가능

• 최대 50,000 시간의 정격 수명

• 5 년 보장

일반적인 응용

• 코브 조명, 외관 악센트 조명, 천장 통합, 선형 조명.

기술적 세부 사항

• 24V, 100W

• 5 % 미만의 넓은 부하 범위에서 매우 우수한 THD 성능

• 리플 및 잡음 0.36V pp

• 작은 단면

• 간단한 배선을위한 푸시 단자

배선 지침

• 케이블은 전원 연결을 별도로 실행해야하고

양호한 EMC 조건을 보장하기위한 전원 케이블.

• 양호한 EMC를 보장하려면 가능한 한 LED 배선을 짧게 유지해야합니다.

최대 2 차 케이블 길이는 2m (4m 회로)입니다.

• LED 드라이버는 2 차측에 역 극성 보호 기능이 없습니다.

잘못된 극성은 역 극성 보호 기능이없는 LED 모듈에 손상을 줄 수 있습니다.

• LED 드라이버의 배선이 잘못되면 오작동 또는 회복 불능으로 이어질 수 있습니다

손해.

접지 연결

접지 연결은 보호 접지 (PE)로 수행됩니다. LED 드라이버는 금속 하우징을 통해 접지 할 수 있습니다. LED 드라이버는 접지 할 경우, 보호 접지 (PE)이 사용되어야한다. LED 드라이버의 기능에 요구되는 접지 연결은 없습니다. 접지 연결은 다음과 같은 동작을 개선하는 것이 좋습니다 :

• 전자파 간섭 (EMI)

• 대기 상태에서 LED가 켜짐

• LED 출력으로 주 과도 전압 전송

LED 모듈은 접지 된 조명 부품, 각각의 히트 싱크시켜 지구에 대해 높은 용량을 나타내는 상에 장착되는 경우, 일반적으로는 접지에 LED 드라이버를 권장한다.
