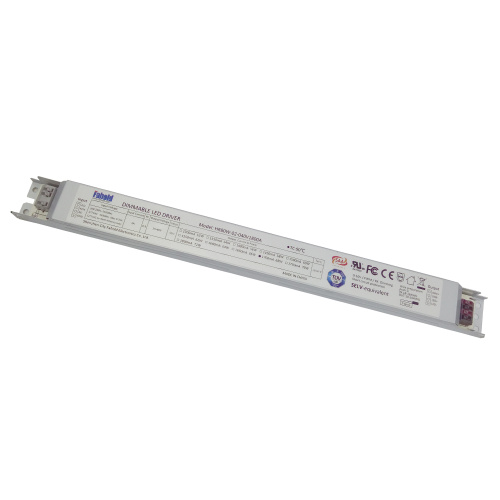

초슬림 LED 드라이버 선형 광 파워 솔루션.

제품 설명 :

• 디 밍이 가능한 Led 드라이버 80W

• 출력 전압 40 V

• 최대. 출력 80W

• PWM / 0-10V / RX / Dali LED 디머를 통한 조광 가능

• 정격 수명 : 최대 50,000 시간

• 5 년 보장

응용 프로그램

• 코브 조명, 외관 악센트 조명, 천장 통합, 선형 조명.

기술적 세부 사항

• 40V, 80W

• 5 % 미만의 넓은 부하 범위에서 매우 우수한 THD 성능

• 리플 및 잡음 0.18V pp

• 작은 단면

• 단순 배선을위한 푸시 단자

• 디밍 범위 0-100 %

배선 지침

• 케이블은 전원 연결부와 별도로 실행해야합니다.

양호한 EMC 조건을 보장하기위한 전원 케이블.

• 양호한 EMC를 보장하려면 가능한 한 LED 배선을 짧게 유지해야합니다.

최대 2 차 케이블 길이는 2m (4m 회로)입니다.

• LED 드라이버는 2 차측에 역 극성 보호 기능이 없습니다.

잘못된 극성은 역 극성 보호 기능이없는 LED 모듈에 손상을 줄 수 있습니다.

• LED 드라이버의 배선이 잘못되면 오작동 또는 회복 불능으로 이어질 수 있습니다

손해.

접지 연결

접지 연결은 보호 접지 (PE)로 수행됩니다. LED 드라이버 는 금속 하우징을 통해 접지 될 수 있습니다. LED 드라이버가 접지되면 보호 접지 (PE)를 사용해야합니다. LED 드라이버의 기능 에는 접지 연결이 필요하지 않습니다 . 다음 동작 을 향상 시키 려면 접지 연결을 권장합니다 .

• 전자파 간섭 (EMI)

• 대기 상태에서 LED가 켜짐

• LED 출력에 주전원 과도 신호 전송

일반적으로 LED 모듈이 접지 된 등기구 부분에 각각 방열판에 장착되어 있어 대지에 대해 높은 용량 을 나타내는 경우 LED 드라이버를 접지하는 것이 좋습니다 .
